• INTEGRATOR SH z wbudowanym sprzęgłem hydraulicznym

    Integrator SH dedykowany jest do profesjonalnego łączenia źródeł i odbiorników ciepła w instalacjach grzewczych pracujących na tych samych czynnikach i w takich samych układach.

    1. Zarządza przepływami energii (rozdziela układy kotłowy od grzejnikowego, zapobiega zakłóceniom przepływów)
    2. Pełni funkcję sprzęgła hydraulicznego
    3. Pełni funkcję rozdzielacza kotłowego (dwa obiegi grzewcze)

    Ponad to:
    - współpraca Integratora w systemie grzewczym z kolektorami słonecznymi umożliwia buforowanie energii solarnej w płaszczu wodnym kominka
    - zapewnia bezpieczeństwo wykorzystania instalacji w razie przestoju serwisowego, np.: kotła, funkcje grzewcze realizowane są przez kominek, sterowanie odbywa się automatycznie przez sterownik kominka
    - pozwala na demontowanie urządzeń trakcie awarii, zapewniając właściwy przepływ energii
    - zapewnia łatwy montaż, ograniczający awaryjność systemu grzewczego
    - zapewnia automatyczne przekierowanie energii do ogrzewania wody użytkowej lub pomieszczeń
    - podnosi niezawodność układu grzewczego
    - daje możliwość etapowego podłączania urządzeń grzewczych



    ATUTY INTEGRATORA SH
    - wbudowany rozdzielacz i sprzęgło - jedno urządzenie zamiast dwóch
    - wyposażony w trójdrogowy zawór przełączny z siłownikiem
    - mniej złączek instalacyjnych
    - krótszy czas montażu
    - izolacja w komplecie
    - pomiar temperatury i ciśnienia w instalacji

    ZALETY INSTALACJI Z INTEGRATOREM SH
    - zarządzanie przepływami energii (rozdziela układy, zapobiega zakłóceniom przepływów)
    - buforowanie energii solarnej w płaszczu wodnym kominka
    - zapewnia bezpieczeństwo wykorzystania instalacji w razie przestoju serwisowego
    - zapewnia łatwy montaż, ograniczający awaryjność systemu grzewczego
    - podnosi niezawodność układu grzewczego
    - zapewnia automatyczne przekierowanie energii do ogrzewania wody użytkowej lub pomieszczeń (priorytet cwu)


    Integratory SH dostępne są w dwóch standardach wykonania: ze stali kotłowej lub stali nierdzewnej. Oraz w dwóch wariantach mocowych: do 25 i 40 kW

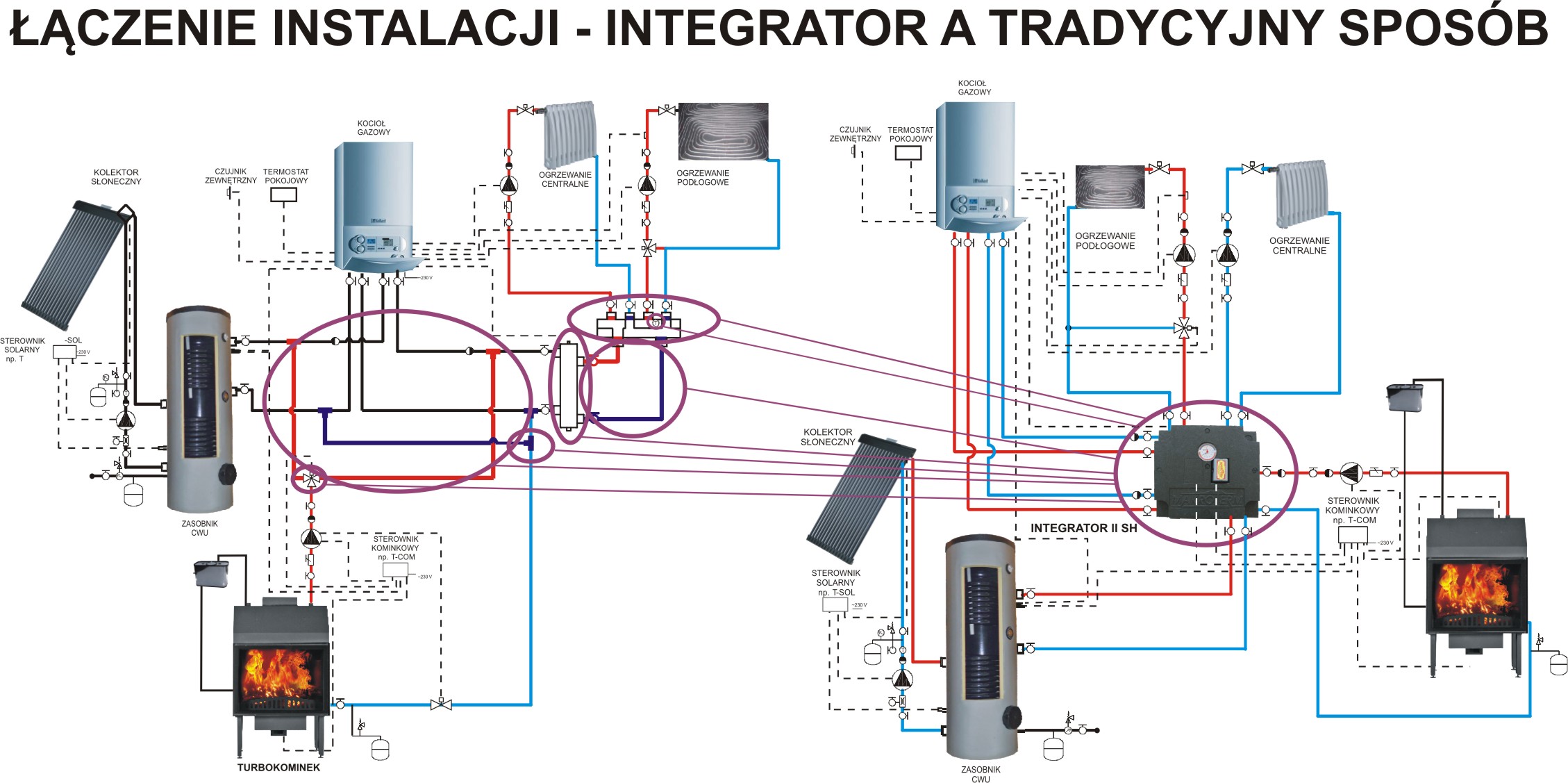

    Połączenie w jednym układzie wielu źródeł i odbiorników ciepła, pracujących w układzie zamkniętym: kotła gazowego, kominka,kolektorów słonecznych, centralnego ogrzewania, ogrzewania podłogowego, zasobnika ciepłej wody użytkowej. Taka instalacja jest prosta w podłączeniu a jej działanie jest w pełni automatyczne i bezpobsługowe. Podczas pracy kominka z płaszczem wodnym, poprzez przekaźnik PZZ2, zablokowana zostaje praca kotła gazowego (w przypadku sterownika T-COM Digital przekaźnik PZZ2 jest wbudowany w urządzenie). Wbudowany zawór strefowy umożliwia pracę instalacji w trybie priorytetu cwu. Wykorzystanie Integarora w takiej instalacji umożliwia również buforowanie energii solarnej w płaszczu wodnym kominka.

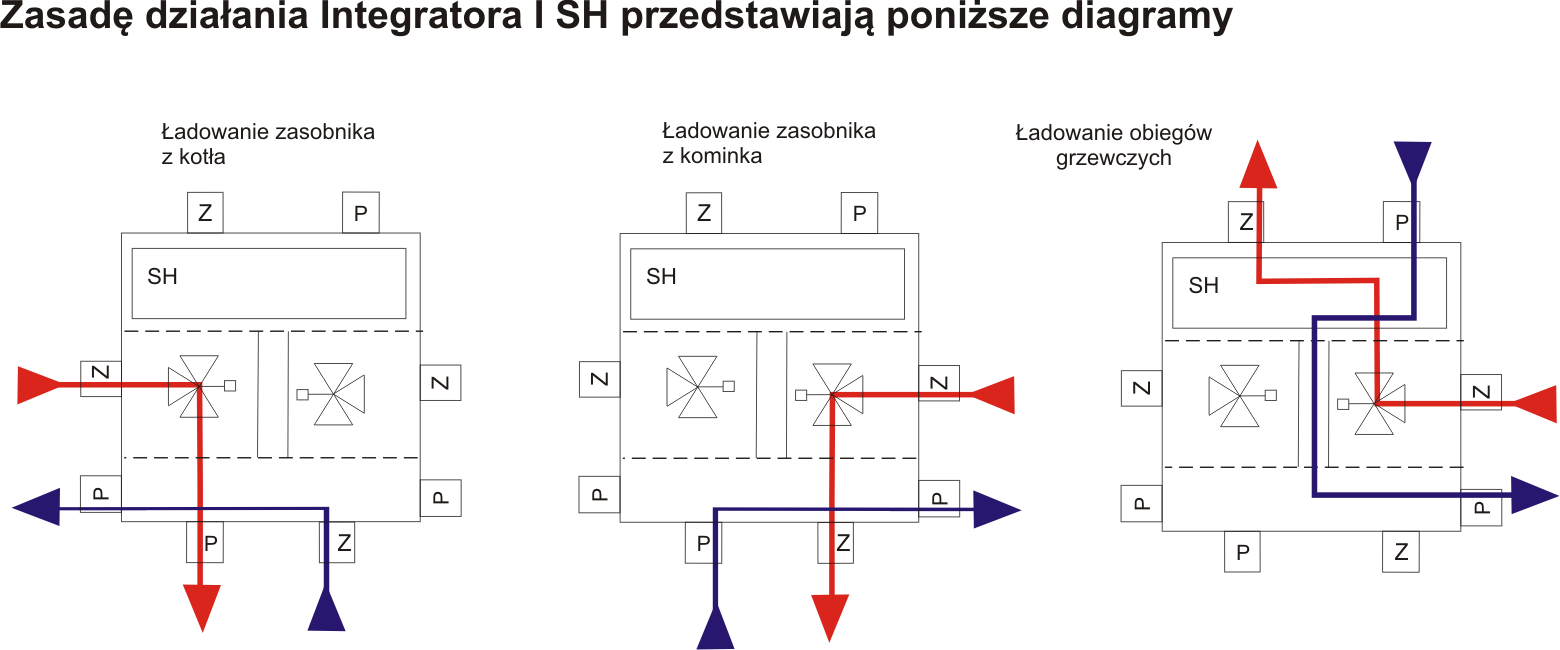

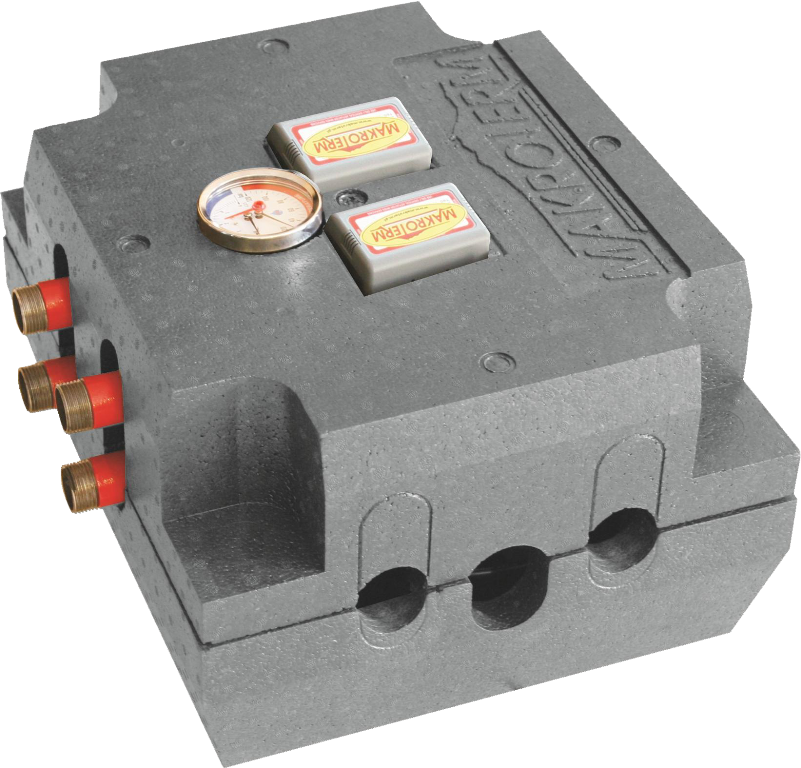

    Integrator I SH – z wbudowanym sprzęgłem hydraulicznym, współpracuje z kotłami bez wbudowanego zaworu trójdrogowego

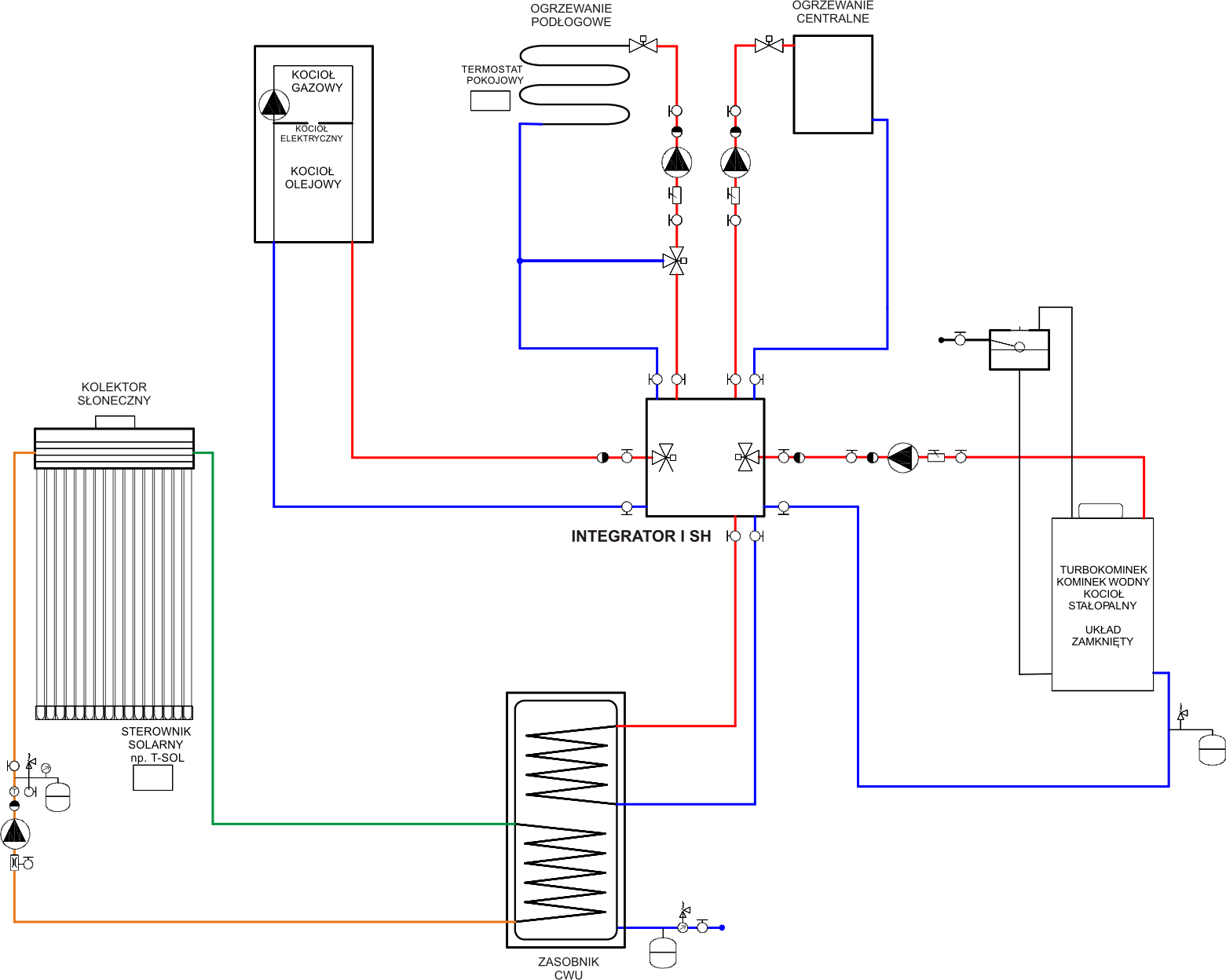

    Schemat poglądowy instalacji z integratorem I SH

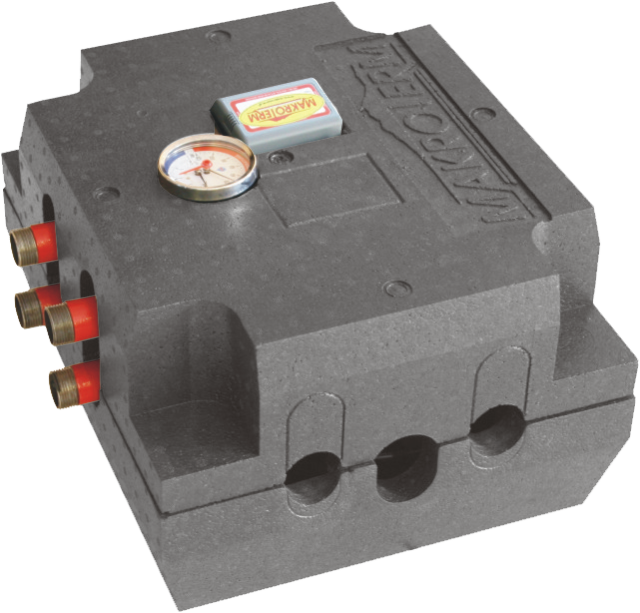

    Integrator II SH – z wbudowanym sprzęgłem hydraulicznym współpracuje z kotłami z wbudowanym zaworem trójdrogowym

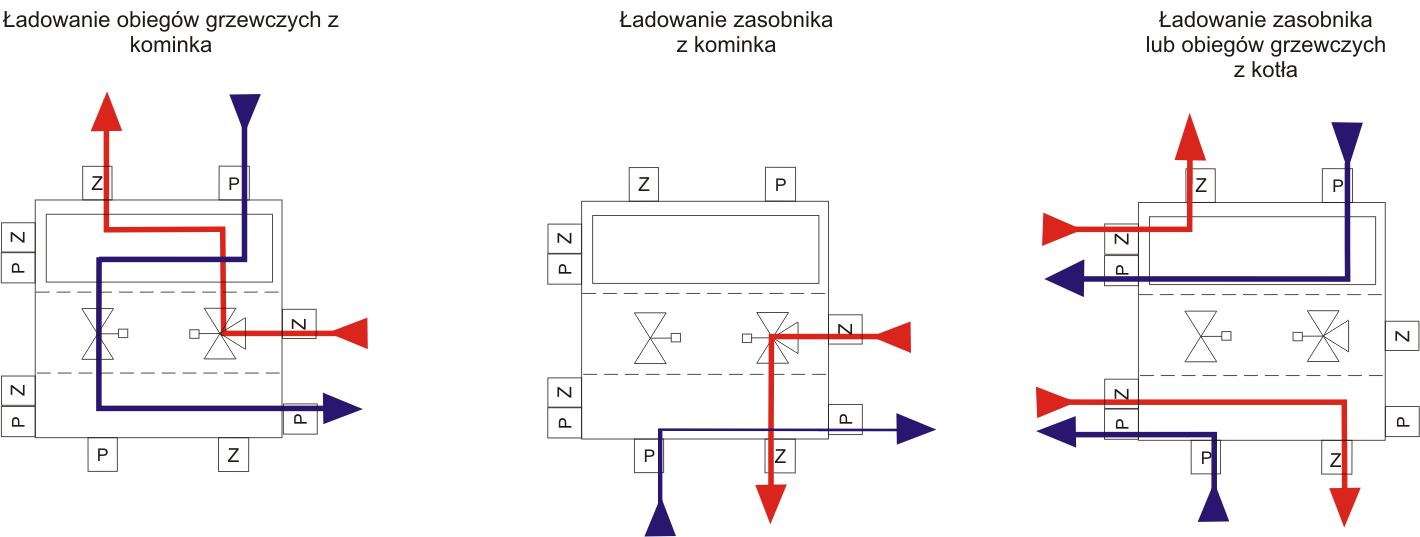

    Zasadę działania Integratora II SH przedstwiają poniższe diagramy

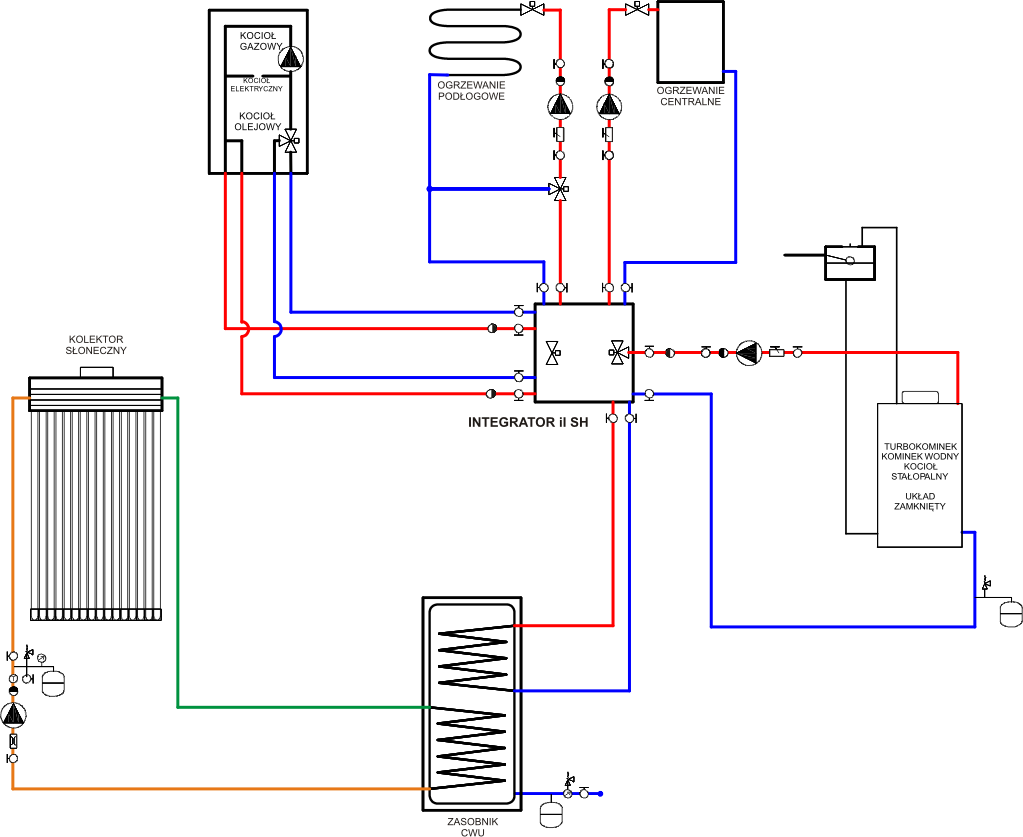

    Schemat poglądowy instalacji z integratorem II SH




    Integratory dostępne są również w wersji bez sprzęgła hydraulicznego
    Integrator I – współpracuje z kotłami z wbudowanym zaworem trójdrogowym
    Integrator II – współpracuje z kotłami bez wbudowanego zaworu trójdrogowego

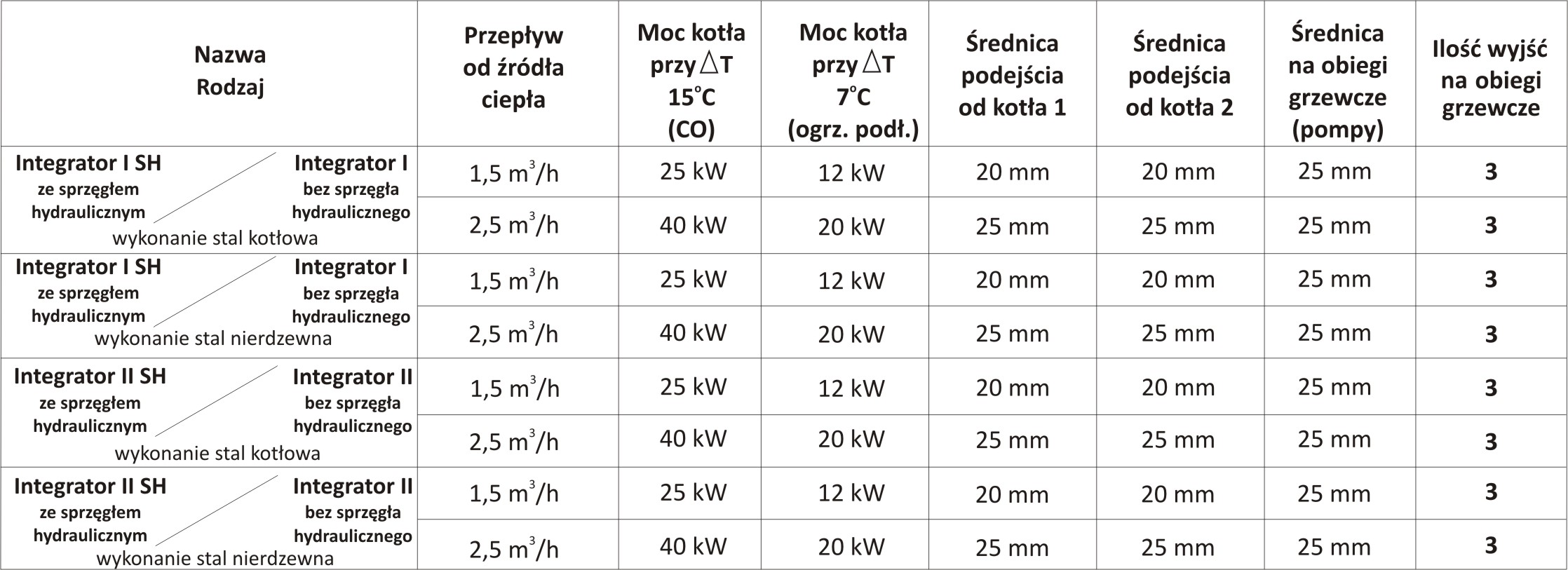

    Rodzaje i dane techniczne Integratorów



    Pobierz Cennik

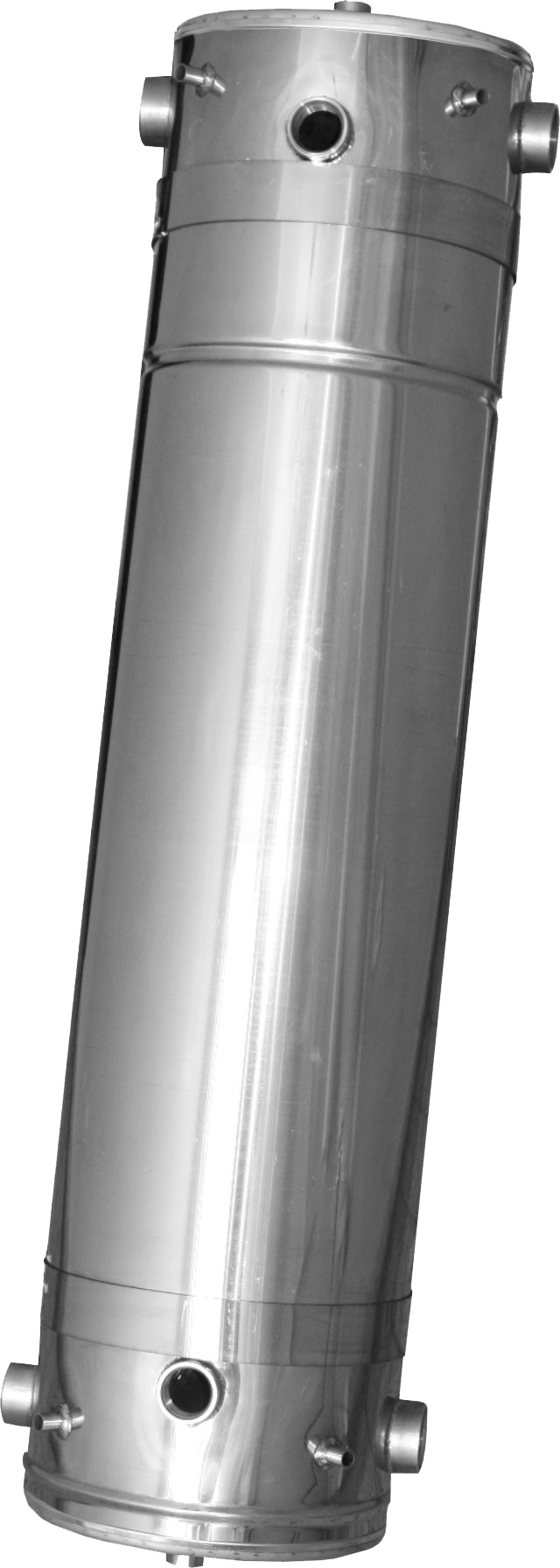

  • CONNECT – Wymiennik integracyjny

    /rozwiązanie patentowe/
    Wymiennik integracyjny CONNECT dedykowany jest do profesjonalnej integracji skomplikowanych instalacji grzewczych. Przeznaczony do połączenia w jednym systemie grzewczym urządzeń pracujących w układzie otwartym z instalacją pracującą w układzie zamkniętym oraz urządzeń, w których czynnikiem jest woda i glikol.

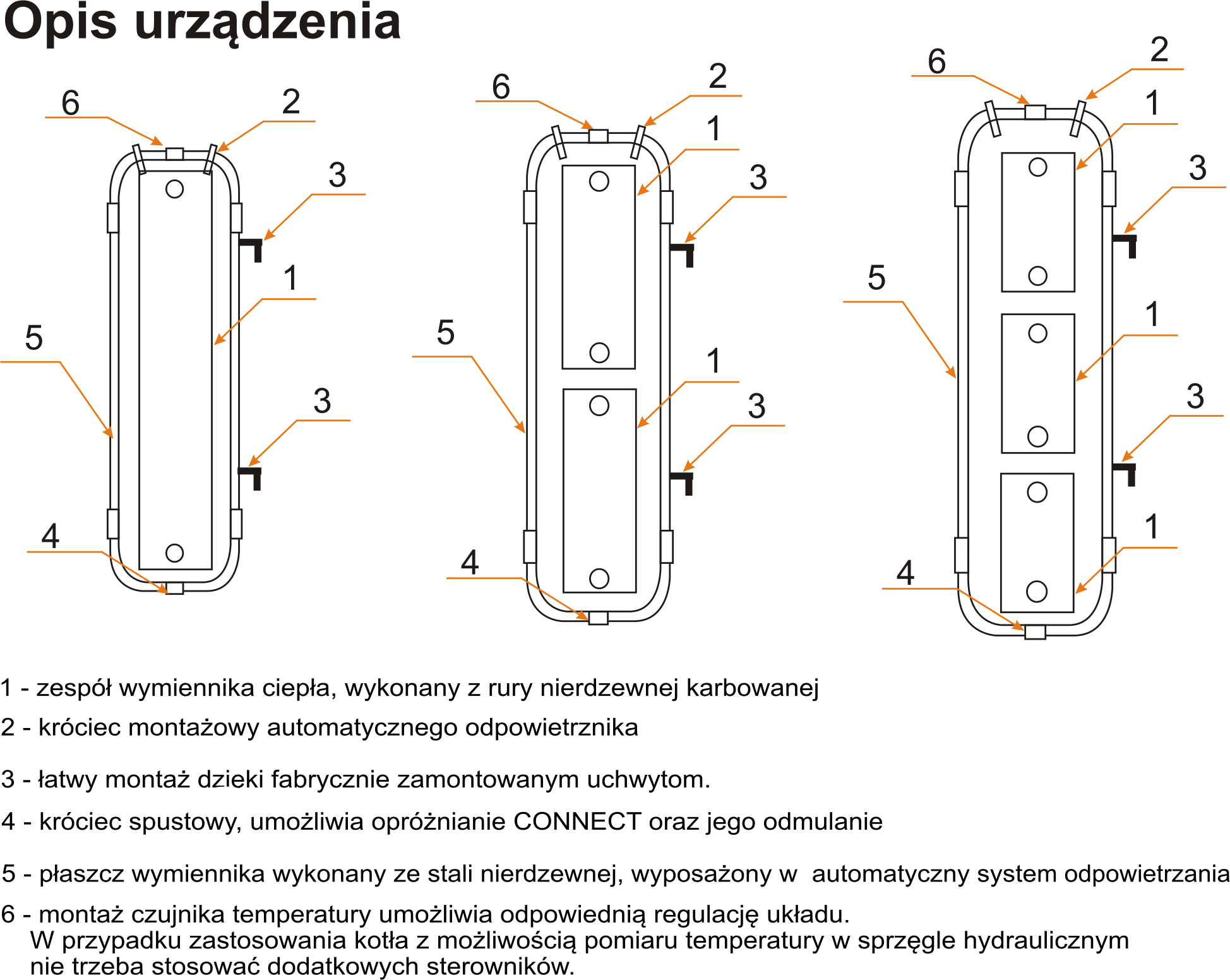

    Integracyjny wymiennik ciepła Connect łączy w sobie następujące funkcje:

    - separuje czynniki grzewcze
    - zarządza warstwami temperaturowymi
    - zastępuje sprzęgło hydrauliczne
    - zastępuje wymiennik płytowy lub rurowy
    - zastępuje odmulacz
    - separuje powietrze
    - odpowietrza instalację
    - może również pełnić rolę bufora energii.

    Zespół wymiennikowy umożliwia separację układu ciśnieniowego innego niż układ instalacji (rozdzielenie układu zamkniętego od otwartego) oraz separację urządzeń pracujących na innym czynniku grzewczym niż cała instalacja (np. glikolu z pompy ciepła czy instalacji solarnej). Płaszcz wymiennika łączy urządzenia i odbiorniki ciepła, które pracują w tym samym układzie ciśnieniowym i na tym samym czynniku grzewczym.

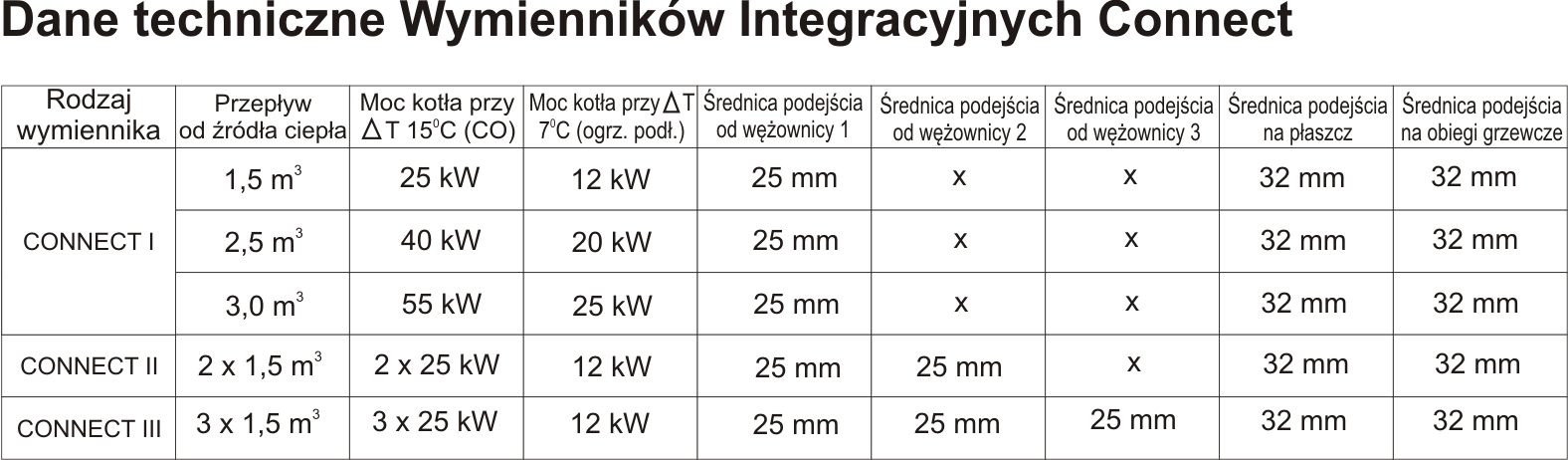

    Wymiennik CONNECT dostępny jest w trzech wersjach:
    z jednym, dwoma lub trzema zespołami wymienników, każda z wersji zróżnicowana jest pod względem mocy instalacji:

    CONNECT I: 25 kW, 40 kW, 55 kW
    dedykowane dla przepływów od źródła 1,5 m3/h, 2,5 m3/h, 3,0 m3/h

    CONNECT II: 25×25 kW
    dedykowane dla przepływów od źródła 2×1,5 m3/h

    CONNECT III: 25×25×25 kW
    dedykowane dla przepływów od źródła 3×1,5 m3/h




    Na indywidualne zamówienie wykonujemy również wymienniki integracyjne w różnych wariantach mocy np. Connect II 25×30 kW, Connect III 25×25×40 kW

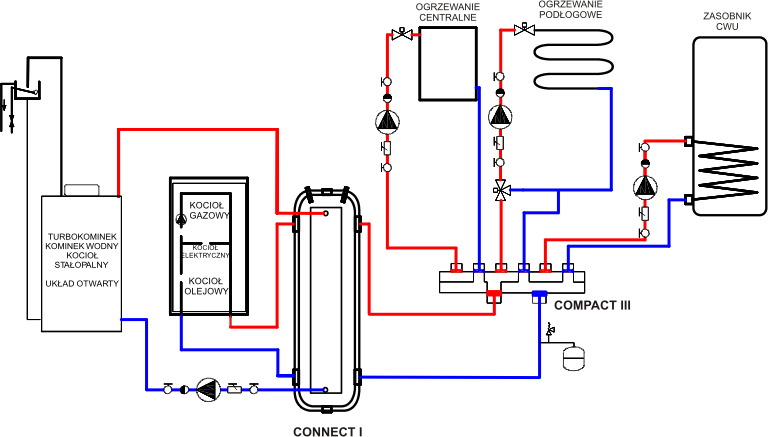

    Przykładowe schematy instalacji z wykorzystaniem wymiennika integracyjnego Connect 1. Połączenie w jednym układzie dwóch źródeł ciepła: kotła gazowego, olejowego, elektrycznego lub pompy ciepła i kominka lub kotła pracującego w układzie otwartym lub dwóch źródeł ciepła pracujących na różnych czynnikach grzewczych: pompa ciepła - glikol, kocioł - woda

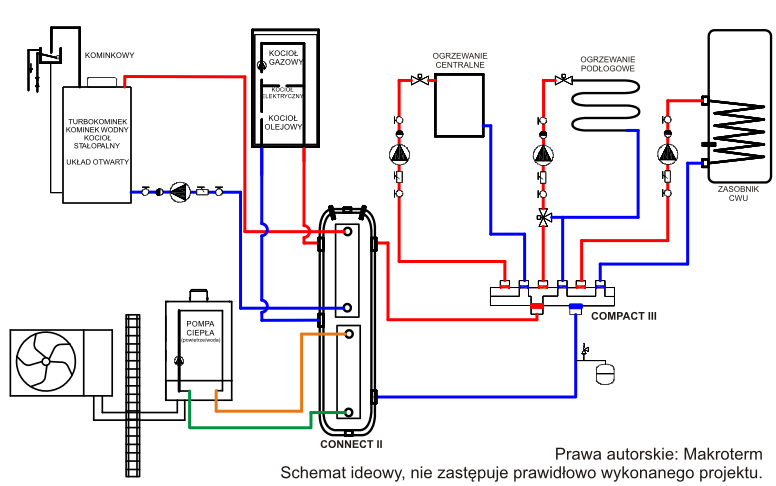

    2. Połączenie w jednym układzie trzech źródeł ciepła: kotła gazowego, olejowego, elektrycznego i kominka lub kotła pracującego w ukłdzie otwartym, w których czynnikiem grzewczym jest woda z pompą ciepła, w której czynnikiem grzewczym jest glikol.

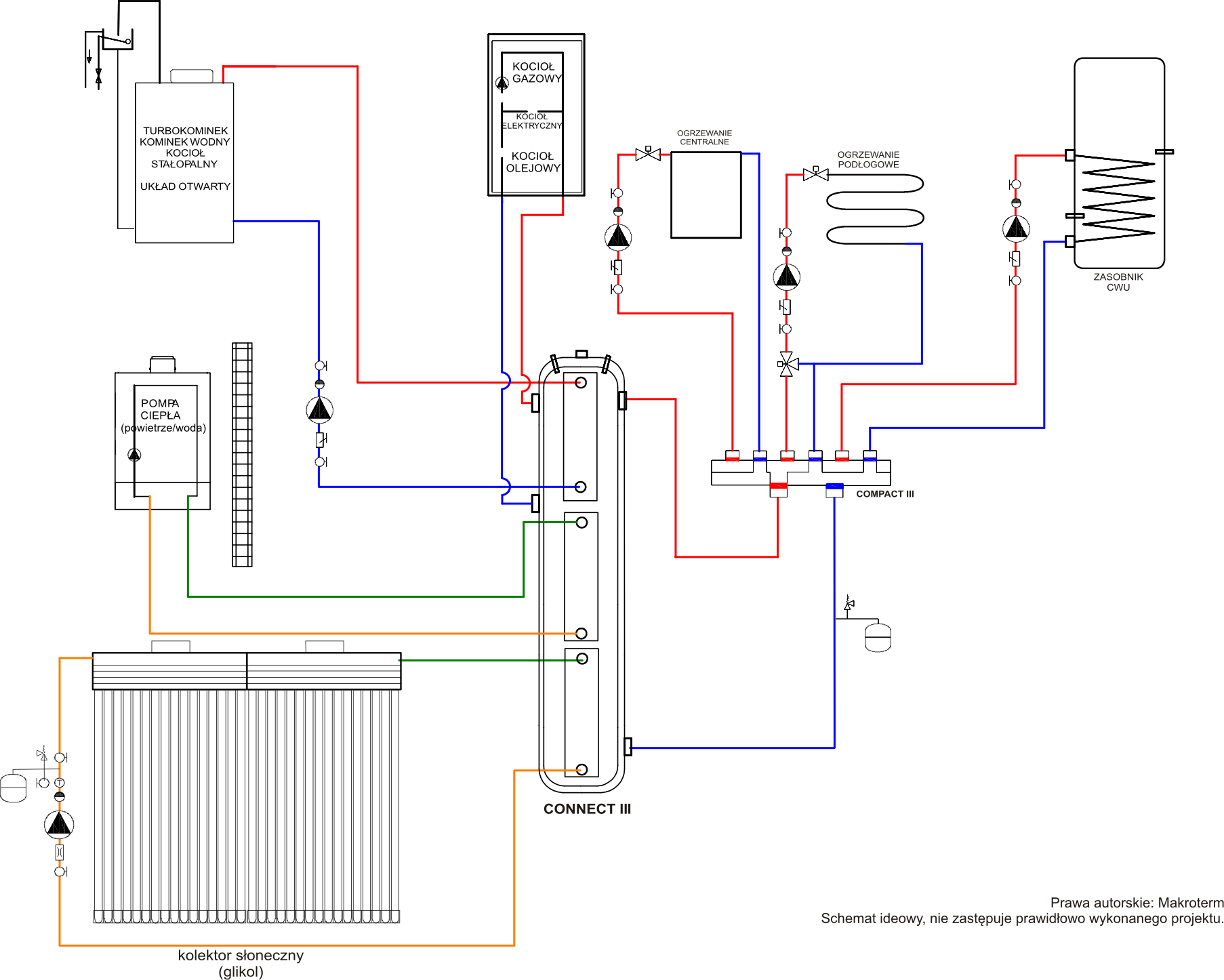

    3. Połączenie w jednym układzie wielu źródeł ciepła, pracujących w różnych układach ciśnieniowych (otwartym i zamkniętym) oraz na różnych czynnikach grzewczych (woda i glikol) np.: kolektora słonecznego, kotła gazowego, olejowego lub elektrycznego, pompy ciepła, kominka lub kotła pracującego w układzie otwartym, centralnego ogrzewania, ogrzewania podłogowego, zasobnika ciepłej wody użytkowej, rekuperatora, pgrzewania podjazdu czy garażu.

    Pobierz Cennik

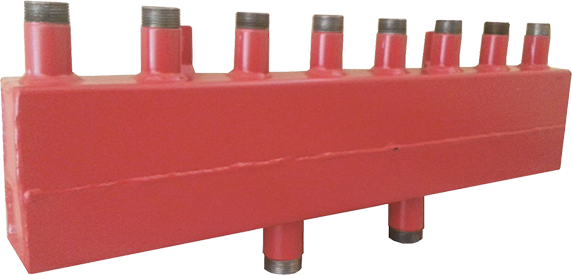

  • Rozdzielacze kotłowe COMPACT


    Dedykowane do instalacji centralnego ogrzewania, ułatwiające montaż grup pompowych
    - upraszczają montaż instalacji grzewczej,
    - zintegrowane w jednym urządzeniu zasilania i powroty poszczególnych obiegów instalacji centralnego ogrzewania i cwu
    - ustalone kierunki przepływów,
    - najwyższej jakości materiały.

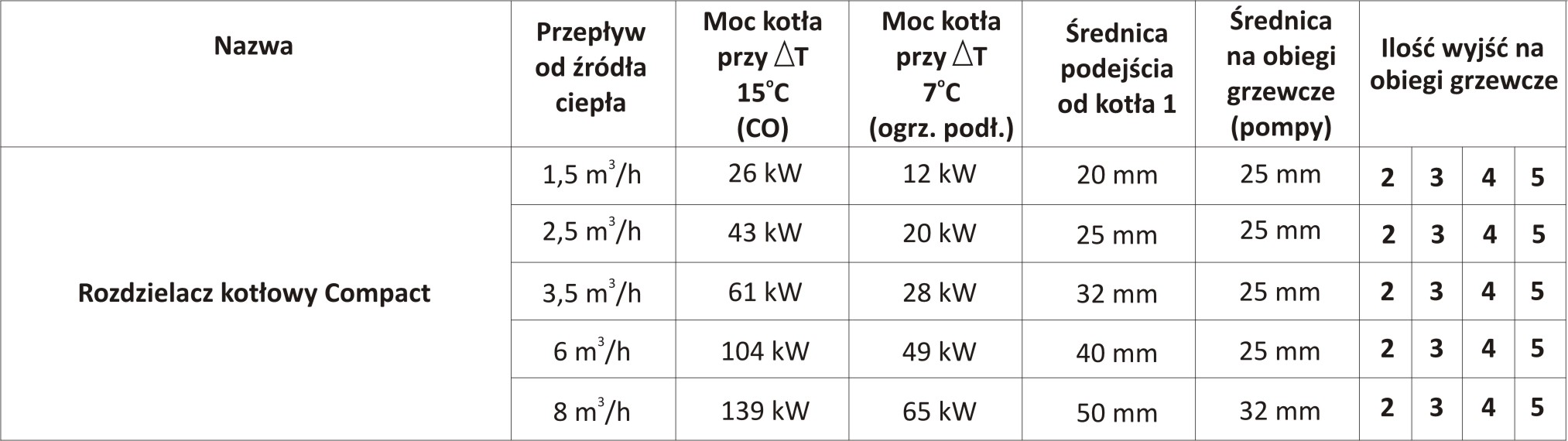

    Dostępne są cztery wersje Rozdzielaczy kotłowych COMPACT
    Rozdzielacz Compact II - na dwa obiegi grzewcze
    Rozdzielacz Compact III - na trzy obiegi grzewcze
    Rozdzielacz Compact IV - na cztery obiegi grzewcze
    Rozdzielacz Compact V- na pięć obiegów grzewczych
    Każdy z nich dostępny jest w 5 rodzajach, dedykowanych dla przepływów od źródła: 1,5 m3, 2,5 m3, 3,5 m3, 6 m3, 8 m3

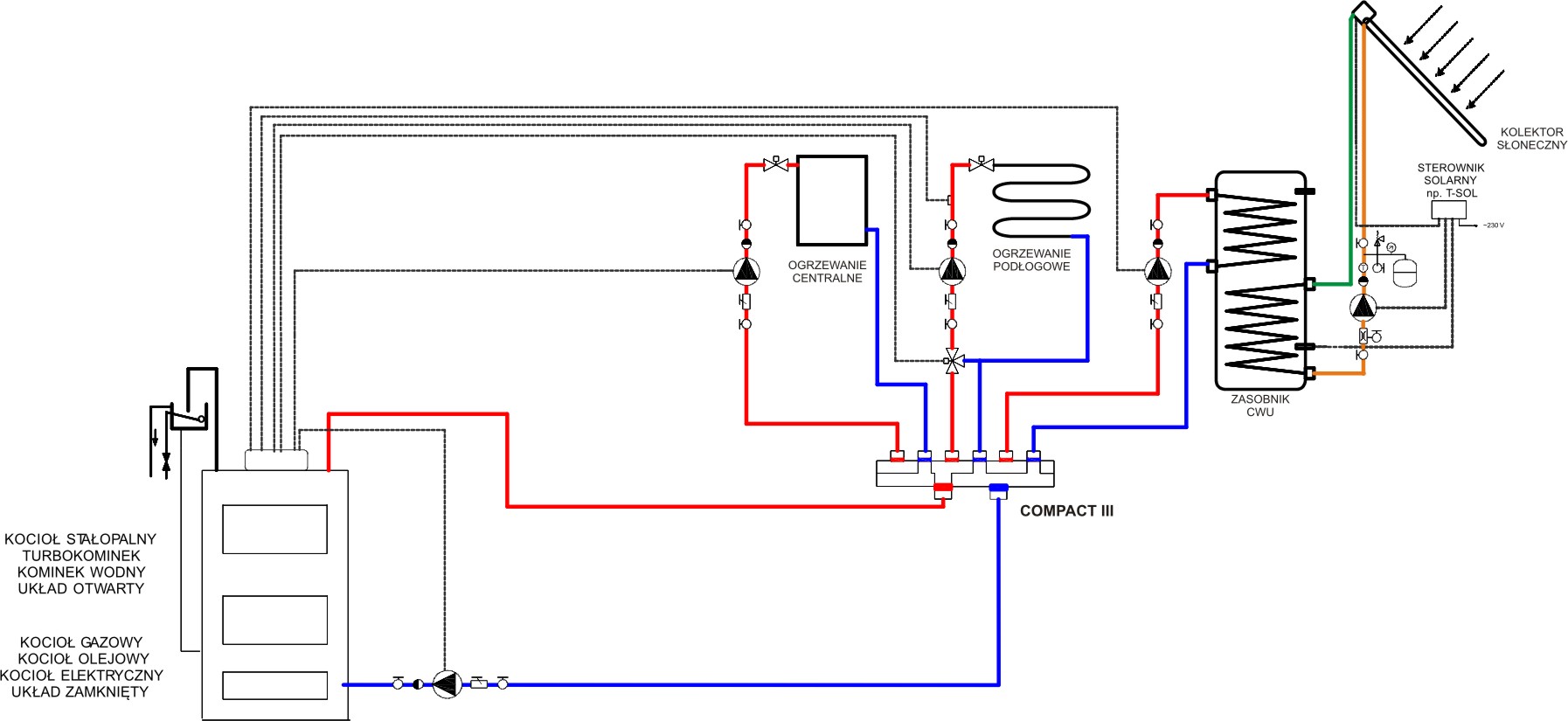

    Połączenie obiegów centralnego ogrzewania, ogrzewania podłogowego i zasobnika ciepłej wody przy użyciu rozdzielacza kotłowego COMPACT III. Schemat poglądowy.

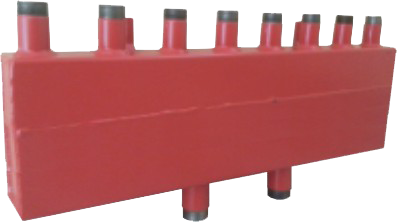

    Rozdzielacze kotłowe COMPACT SH - zintegrowane z poziomym sprzęgłem hydraulicznym


    - zintegrowany z poziomym sprzęgłem hydraulicznym
    - upraszcza montaż instalacji grzewczej
    - zintegrowane w jednym urządzeniu zasilania i powroty wszystkich obiegów
    - zrównoważenie instalacji co ze wszystkimi obiegami

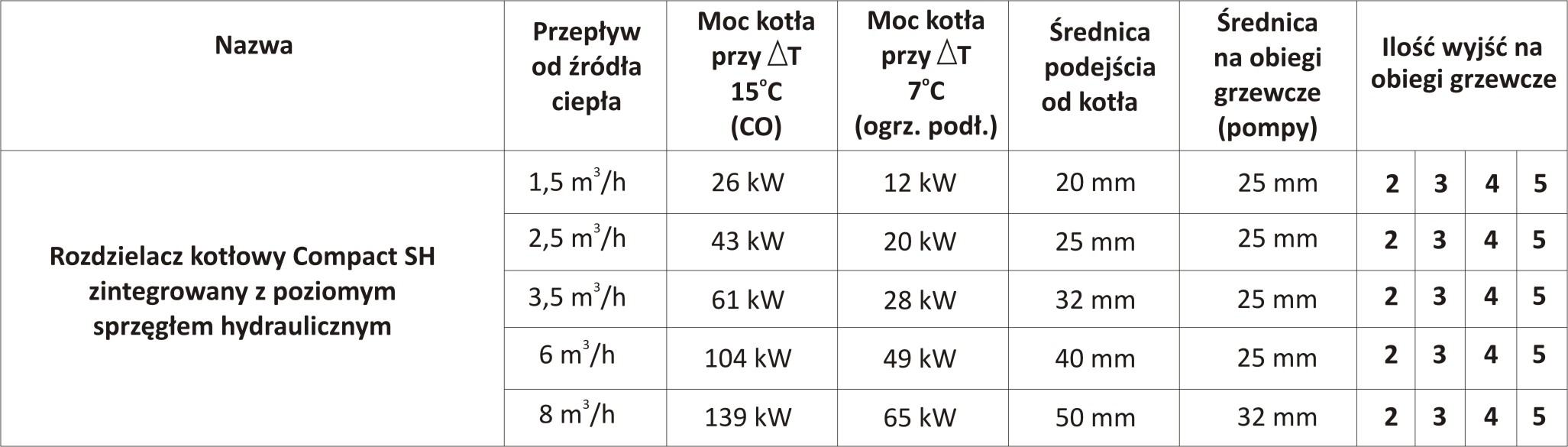

    Dostępne są cztery wersje Rozdzielaczy kotłowych COMPACT SH
    Rozdzielacz Compact SH II - na dwa obiegi grzewcze
    Rozdzielacz Compact SH III - na trzy obiegi grzewcze
    Rozdzielacz Compact SH IV - na cztery obiegi grzewcze
    Rozdzielacz Compact SH V- na pięć obiegów grzewczych
    Każdy z nich dostępny jest w 5 rodzajach, dedykowanych dla przepływów od źródła: 1,5 m3, 2,5 m3, 3,5 m3, 6 m3, 8 m3

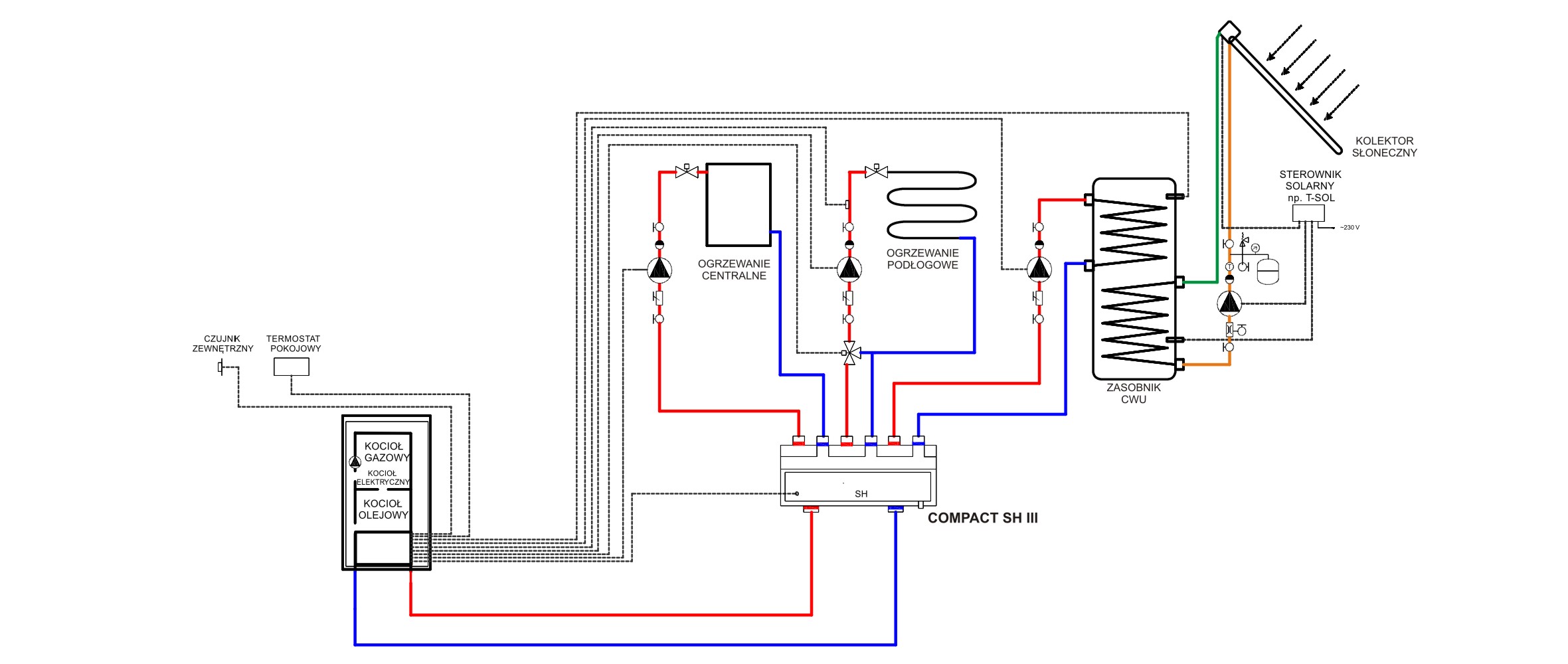

    Podłączenie obiegów centralnego ogrzewania, ogrzewania podłogowego i zasobnika ciepłej wody przy użyciu rozdzielacza kotłowego Compact SH III z wbudowanym sprzęgłem hydraulicznym. Schemat poglądowy.

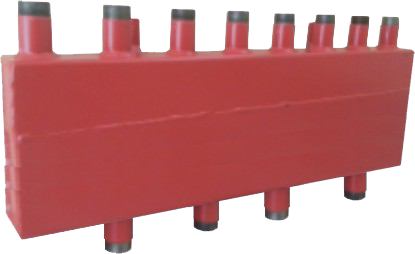

    ROZDZIELACZE KOTŁOWE COMPACT SH KASKADA - zintegrowany z poziomym sprzęgłem hydraulicznym z podejściami na dwa źródła ciepła


    - dedykowane do instalacji centralnego ogrzewania z dwoma źródłami ciepła, ułatwiające montaż grup pompowych
    - upraszczają montaż instalacji grzewczej,
    - zintegrowany z poziomym sprzęgłem hydraulicznym,
    - zintegrowane w jednym urządzeniu zasilania i powroty poszczególnych obiegów instalacji centralnego ogrzewania i cwu,
    - ustalone kierunki przepływów,
    - najwyższej jakości materiały,
    - zrównoważenie instalacji co ze wszystkimi obiegami,
    - podejście do sprzęgła na dwa źródła ciepła

    Dostępne są cztery wersje Rozdzielaczy kotłowych COMPACT SH KASKADA
    Rozdzielacz Compact SH Kaskada II - na dwa obiegi grzewcze
    Rozdzielacz Compact SH Kaskada III - na trzy obiegi grzewcze
    Rozdzielacz Compact SH Kaskada IV - na cztery obiegi grzewcze
    Rozdzielacz Compact SH Kaskada V- na pięć obiegów grzewczych

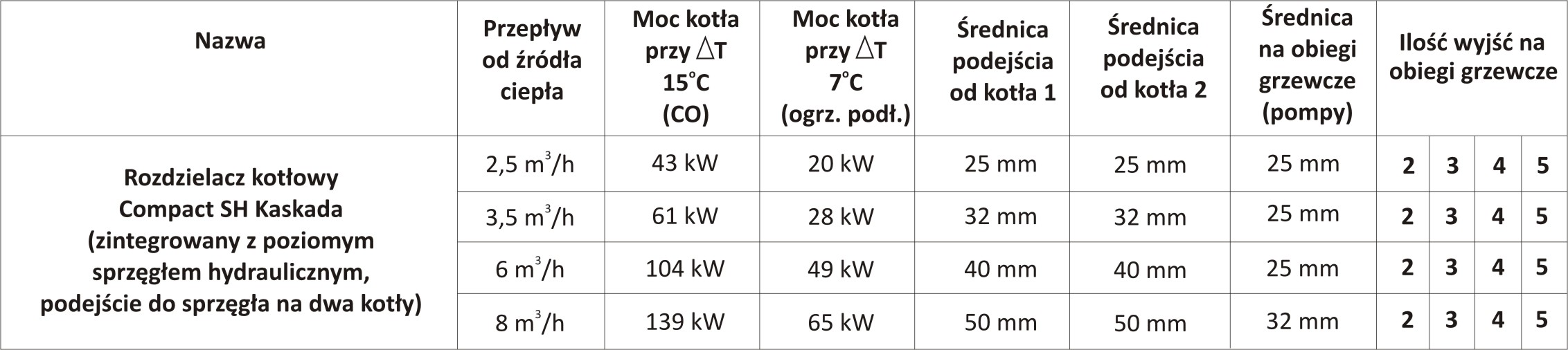

    Każdy z nich dostępny jest w 4 rodzajach, dedykowanych dla przepływów od źródła: 2,5 m3, 3,5 m3, 6 m3, 8 m3

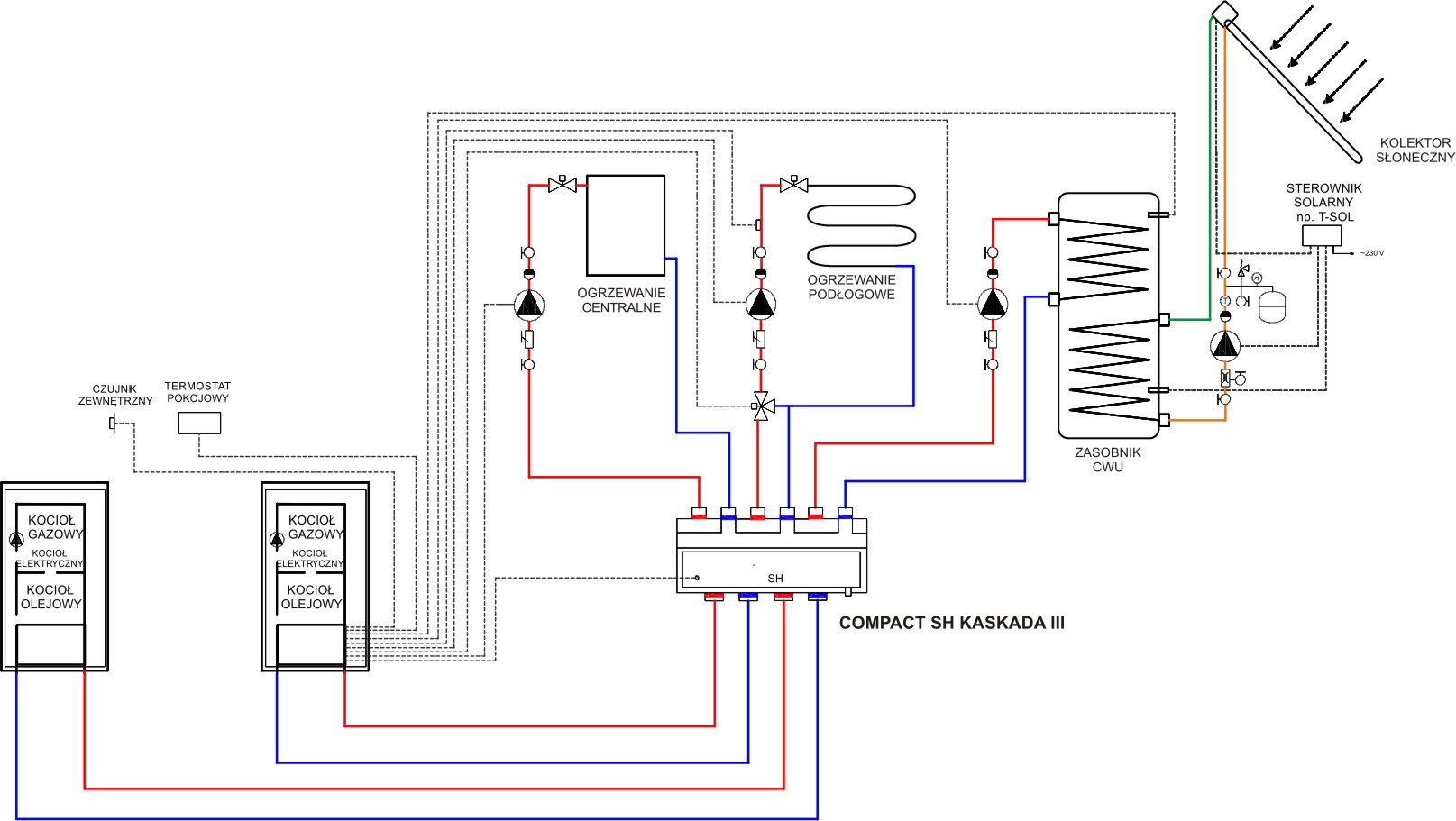

    Połączenie obiegów centralnego ogrzewania, ogrzewania podłogowego i zasobnika ciepłej wody przy użyciu rozdzielacza kotłowego COMPACT III SH KASKADA z wbudowanym sprzęgłem hydraulicznym i podejściem na dwa źródła ciepła. Schemat poglądowy.



    Pobierz Cennik

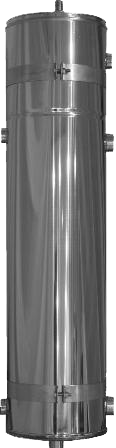

  • Wymiennik WNW


    Przeznaczony do podłączenia kotłów na paliwo stałe do instalacji pracującej w układzie zamkniętym.
    Urządzenie typu 2 w 1
    – wymiennik płaszczowo rurowy ze zintegrowanym naczyniem przelewowym
    – dwa urządzenia w jednym – zajmuje mniej miejsca, zapewnia szybszy i mniej skomplikowany montaż
    –zapewnia automatyczny system odpowietrzania oraz odmulania obiegu otwartego
    - WNW dedykowany jest do instalacji, w których łączymy kocioł pracujący w układzie otwartym z instalacją pracująca w układzie zamkniętym
    - wbudowane naczynie przelewowe ułatwia montaż instalacji ponieważ montujemy jedno urządzenie zamiast dwóch

    Wymiennik WNW oddziela obieg kotłowy od obiegu grzewczego, dzięki czemu instalacja CO nie jest narażona na zakamienianie się oraz korozję. Woda krążąca w instalacji nie ma kontaktu z powietrzem. Obieg kotłowy nadal pracuje w układzie otwartym, w którym poziom wody regulowany jest naczyniem przelewowym.

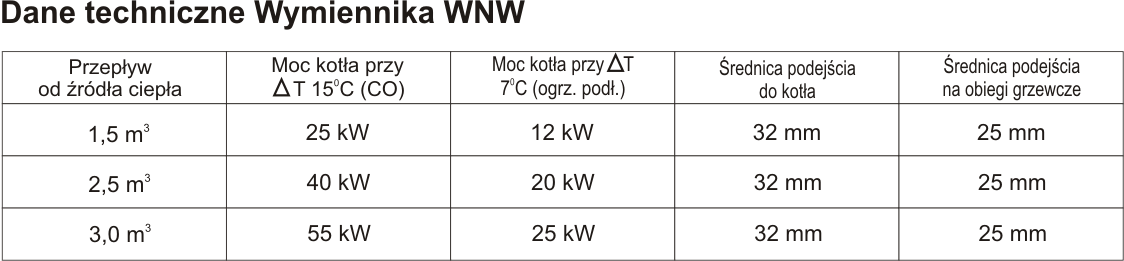

    Wymiennik WNW dostępny jest w trzech wersjach zróżnicowanych pod względem mocy instalacji:
    do 25 kW, do 40 kW, do 55 kW
    dedykowane dla przepływów 1,5 m3, 2,5 m3, 3,0 m3

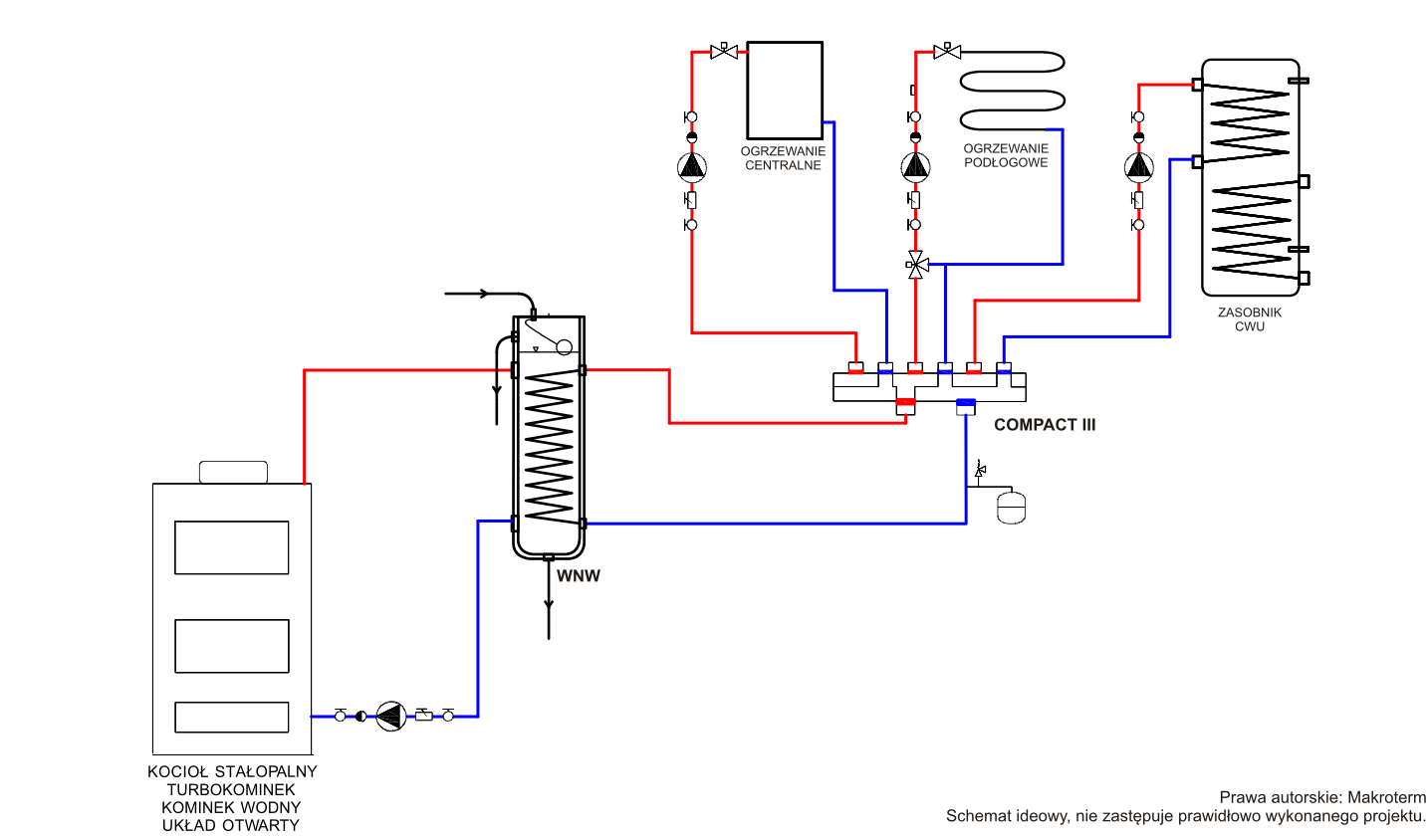

    Poglądowy schemat połaczenia instalacji za pomocą wymiennika WNW

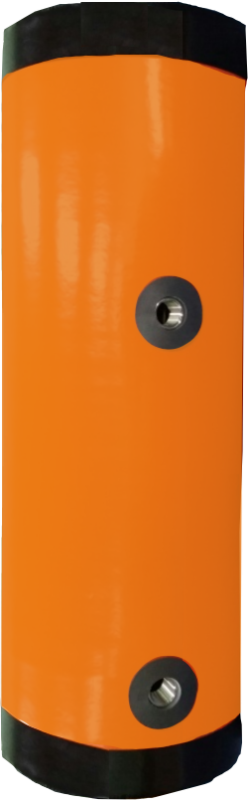

    Do wymiennika WNW można również zakupić dedykowaną izolację.


    Pobierz Cennik

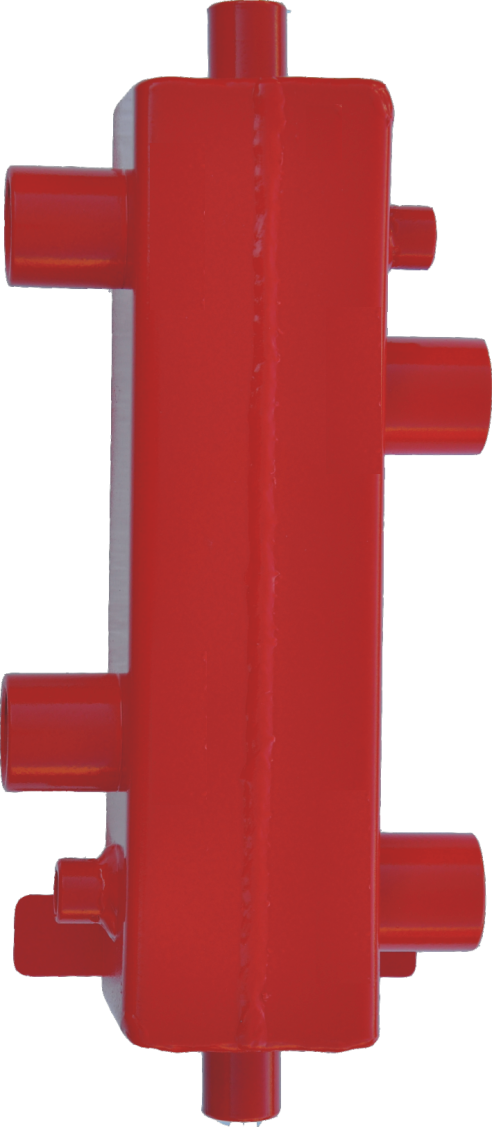

  • Sprzęgła hydrauliczne Solid


    - zrównoważenie przepływów,
    - odsprzęglenie kotła,
    - rozdzielenie obiegów kotłowego od grzejnikowego,
    - przedłużenie żywotności pomp instalacyjnych,
    - przedłużenie żywotności kotła,
    - realizacja układu podwyższania temperatury wody powrotnej
    - grawitacyjne oddzielanie zanieczyszczeń – filtracja czynnika grzejnego
    - zapewnia szybszą reakcję automatyki kotła
    - zwiększenie komfortu użytkowania dzięki wykorzystaniu odmulania oraz odpowietrzania układu

    Oferujemy 5 modeli sprzęgieł hydraulicznych dedykowanych dla następujących przepływów od źródła ciepła: 1,5 m3/h, 2,5 m3/h, 3,5 m3/h, 6 m3/h, 8 m3/h

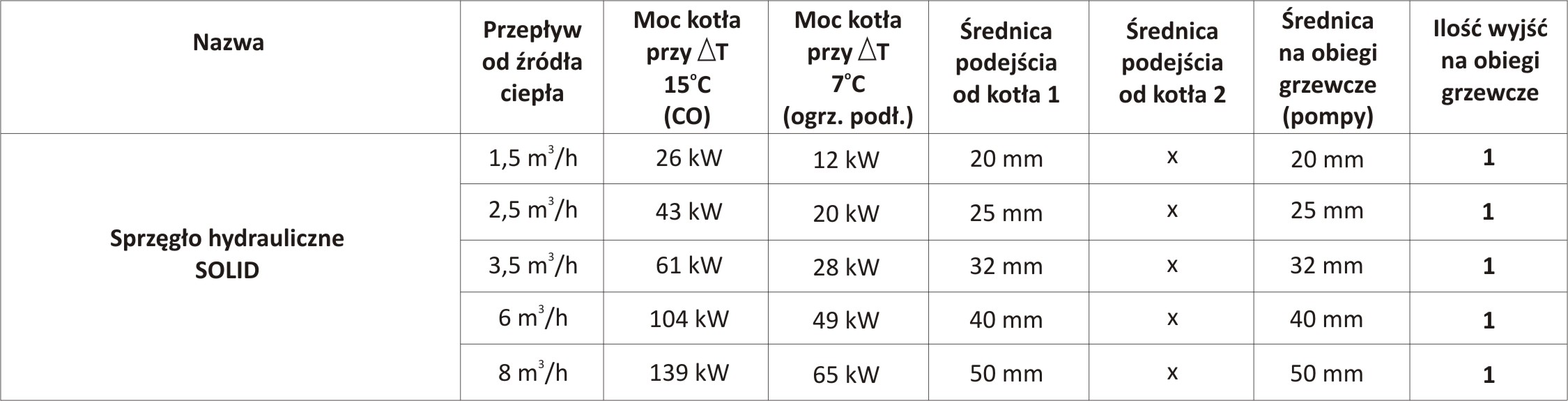

    RODZAJE I DANE TECHNICZNE SPRZĘGIEŁ HYDRAULICZNYCH SOLID

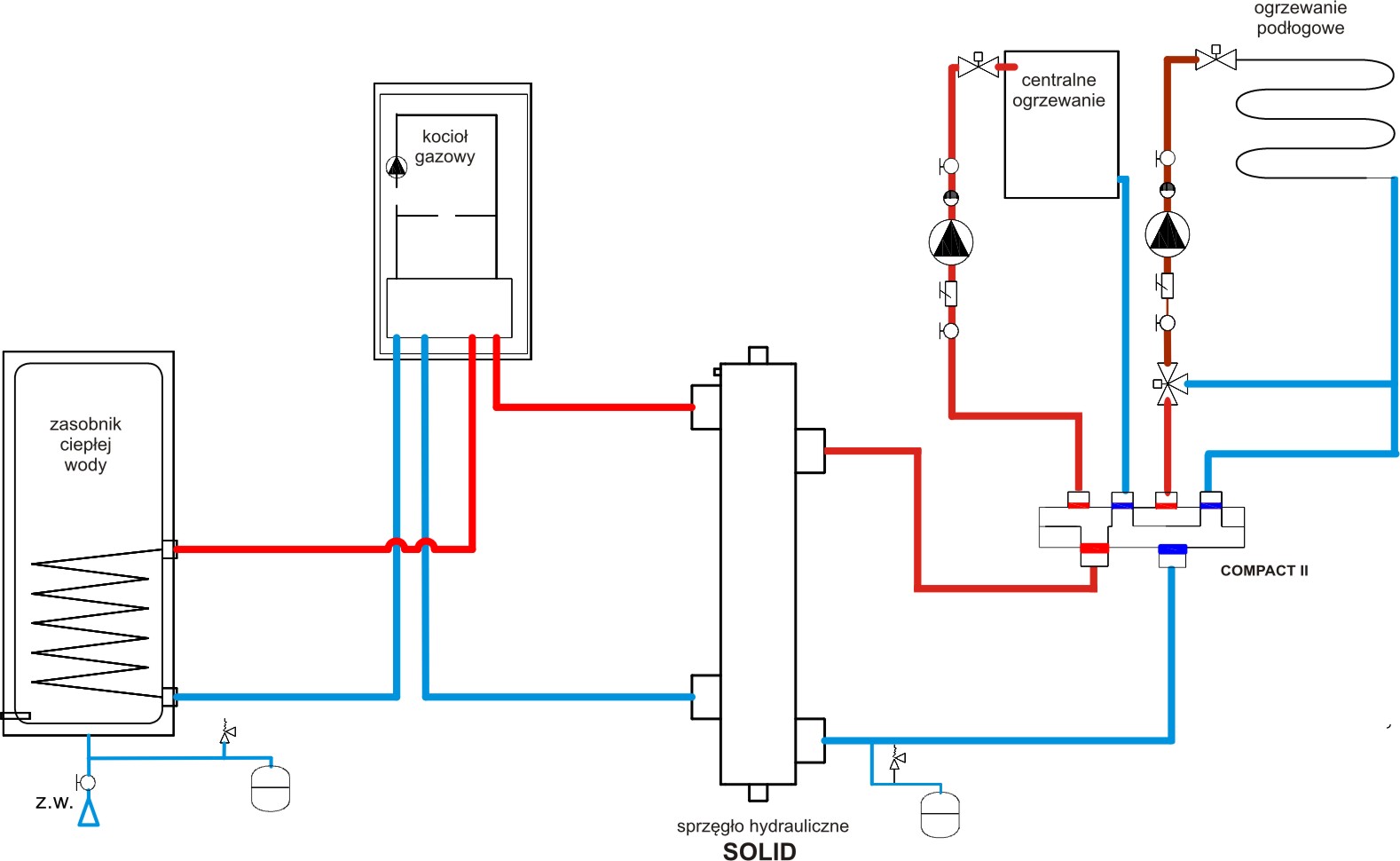

    Poglądowy schemat podłączeniowy sprzęgła Solid



    Pobierz Cennik

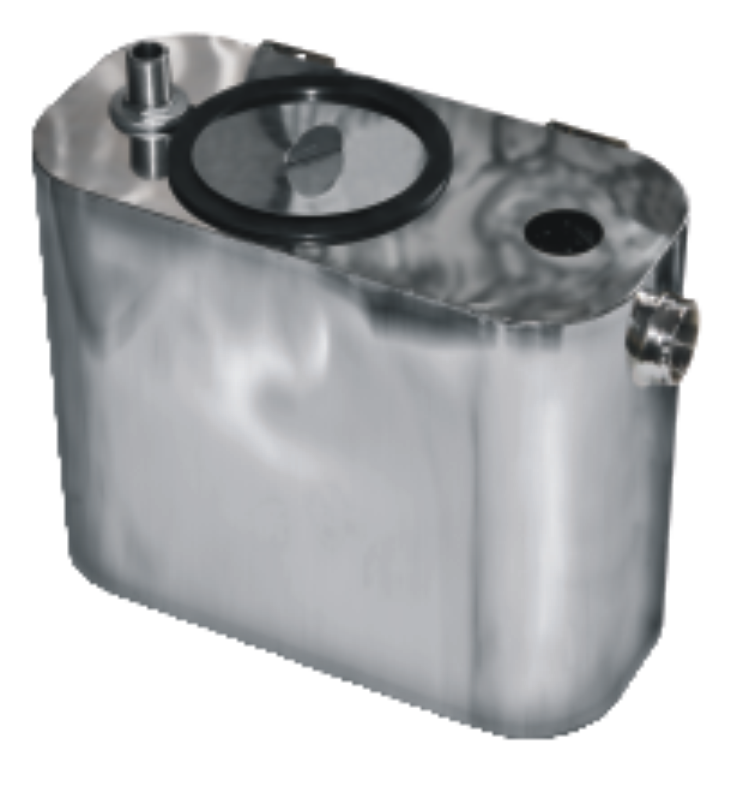

  • Naczynia wyrównawcze


    Skuteczne zabezpieczenie instalacji w przypadku przegrzania

    specjalne naczynie wykonane ze stali nierdzewnej z systemem zapobiegającym korozji
    automatyczne uzupełnianie wody w instalacji (otwartej, płaszcz wodny)

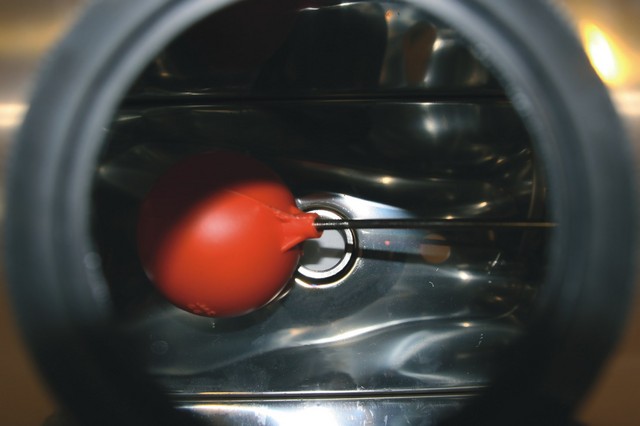

    specjalistyczny pływak, połączony z zaworem ze stali nierdzewnej, wykonany z tworzywa sztucznego odporny na parametry wody, wysokie temperatury i działanie czynników korozyjnych

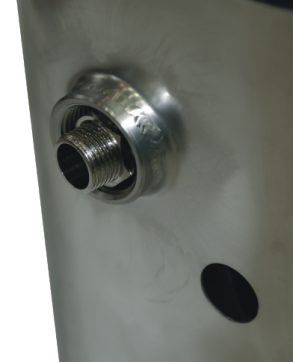

    gwintowane króćce ułatwiające przyłączenie naczynia do systemu instalacji ogrzewczych
    specjalistyczne uszczelki wykonane z materiału EPDM odporne na działanie wysokich temperatur
    specjalne ramiona ułatwiające montaż na ścianie.

    Oferujemy naczynia o pojemności całkowitej: 9, 18, 40, 62, 72, 88 l
    Zalecenia montażowe
    Uzupełnienie stanu wody w kominku z płaszczem wodnym, kotle stałopalnym i instalacji CO powinno się odbyć poza obrębem urządzeń.

    W układzie otwartym odbywa się poprzez samo dopuszczający zawór pływakowy, uruchamiający się samoczynnie w momencie dysponowania przez naczynie wzbiorcze ilością wody mniejszą od wartości minimalnej
    Należy zwrócić szczególną uwagę na zabezpieczenie naczynia przed możliwością zamarznięcia wody w naczyniu oraz w rurze wznośnej. Naczynie wzbiorcze, rury bezpieczeństwa, rura wzbiorcza sygnalizacyjna i przelewowa powinny być umieszczone w przestrzeni, w której temperatura powietrza jest wyższa niż 0oC.

    Opadowa i wznośna rura bezpieczeństwa doprowadzona do naczynia powinna mieć średnicę 28 mm. Na rurach tych nie wolno umieszczać armatury mogącej spowodować całkowite lub częściowe zamknięcie przepływu. Ustawienie wielkości przepływowych w zaworze zasilającym naczynie wzbiorcze powinno być takie, aby nie przekraczało możliwości odpływowych instalacji odprowadzającej nadmiar wody do kanalizacji. Dotyczy to zarówno normalnego trybu pracy jak równiez przypadku wyrzutu wody w momencie przegrzania urządzenia.

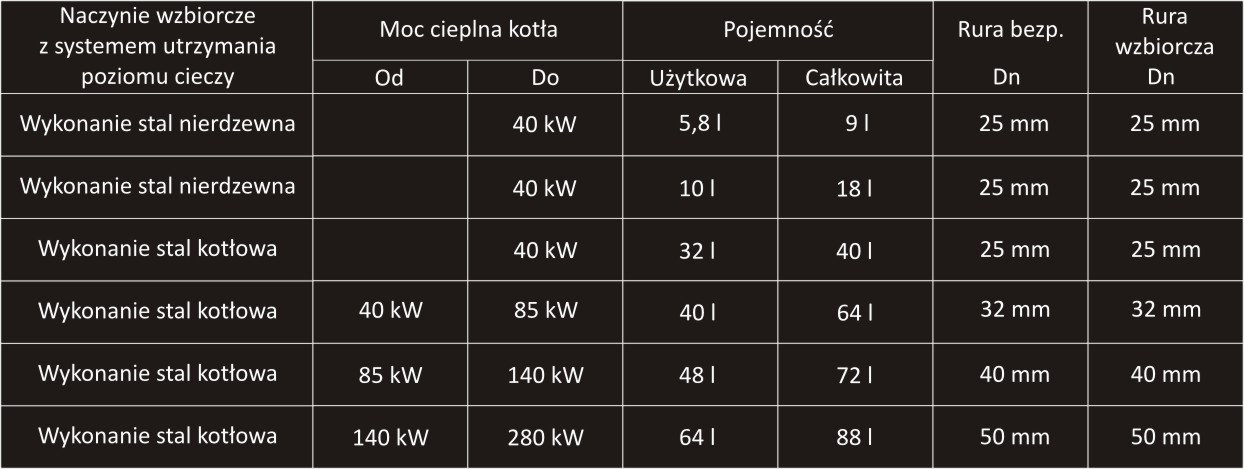

    RODZAJE I DANE TECHNICZNE NACZYŃ WZBIORCZYCH
